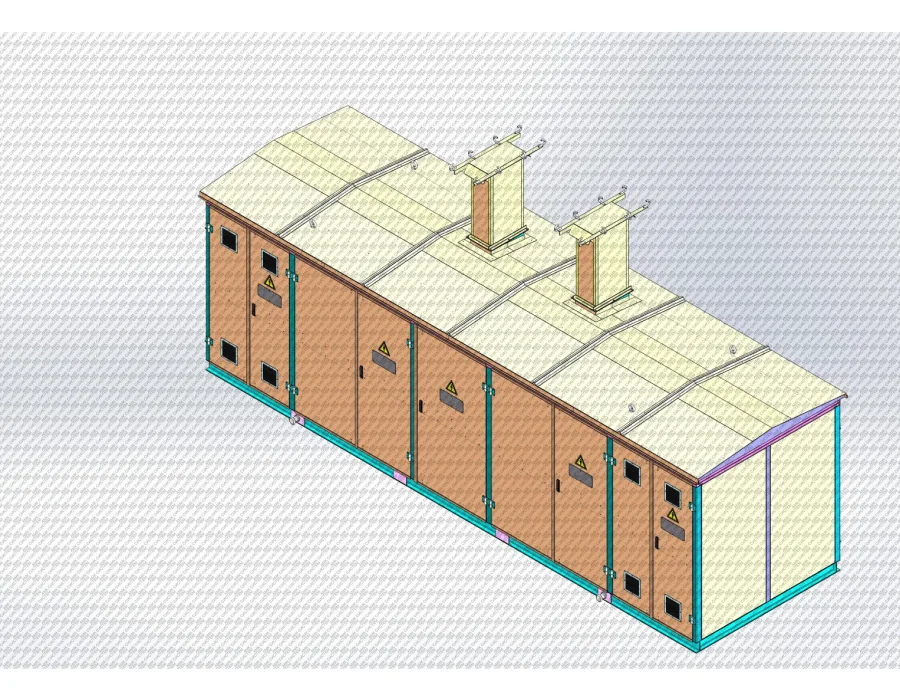

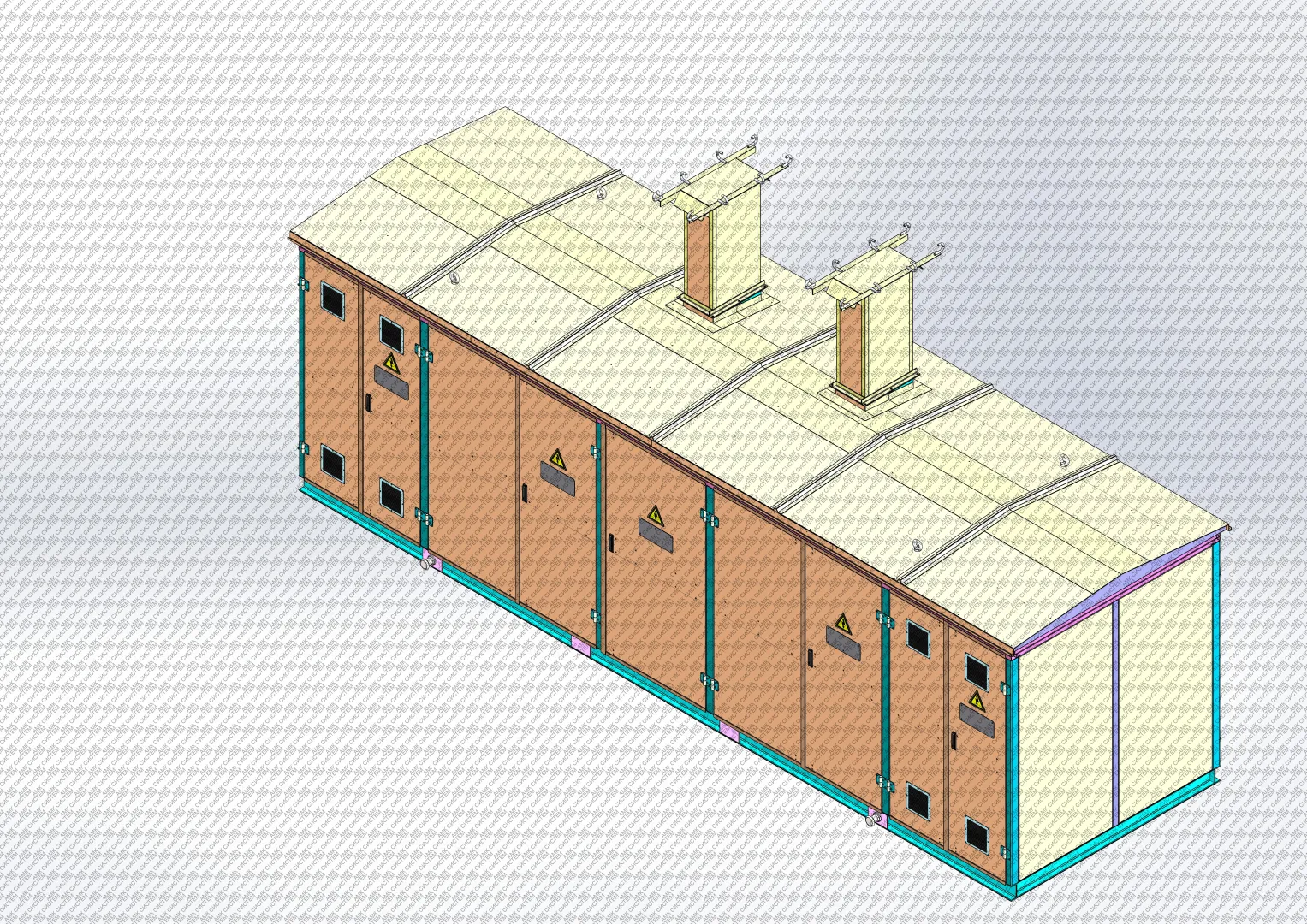

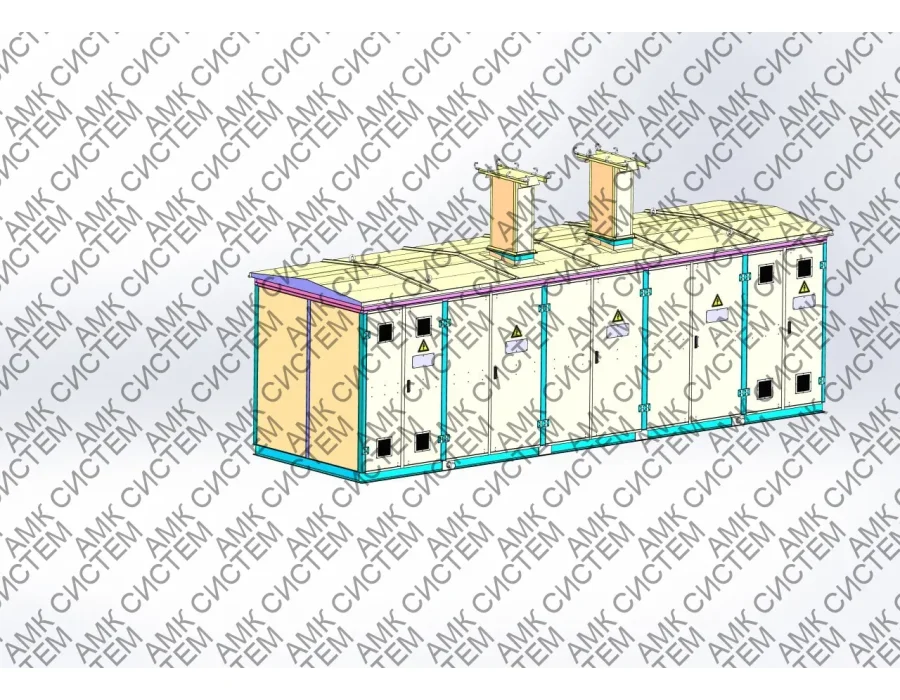

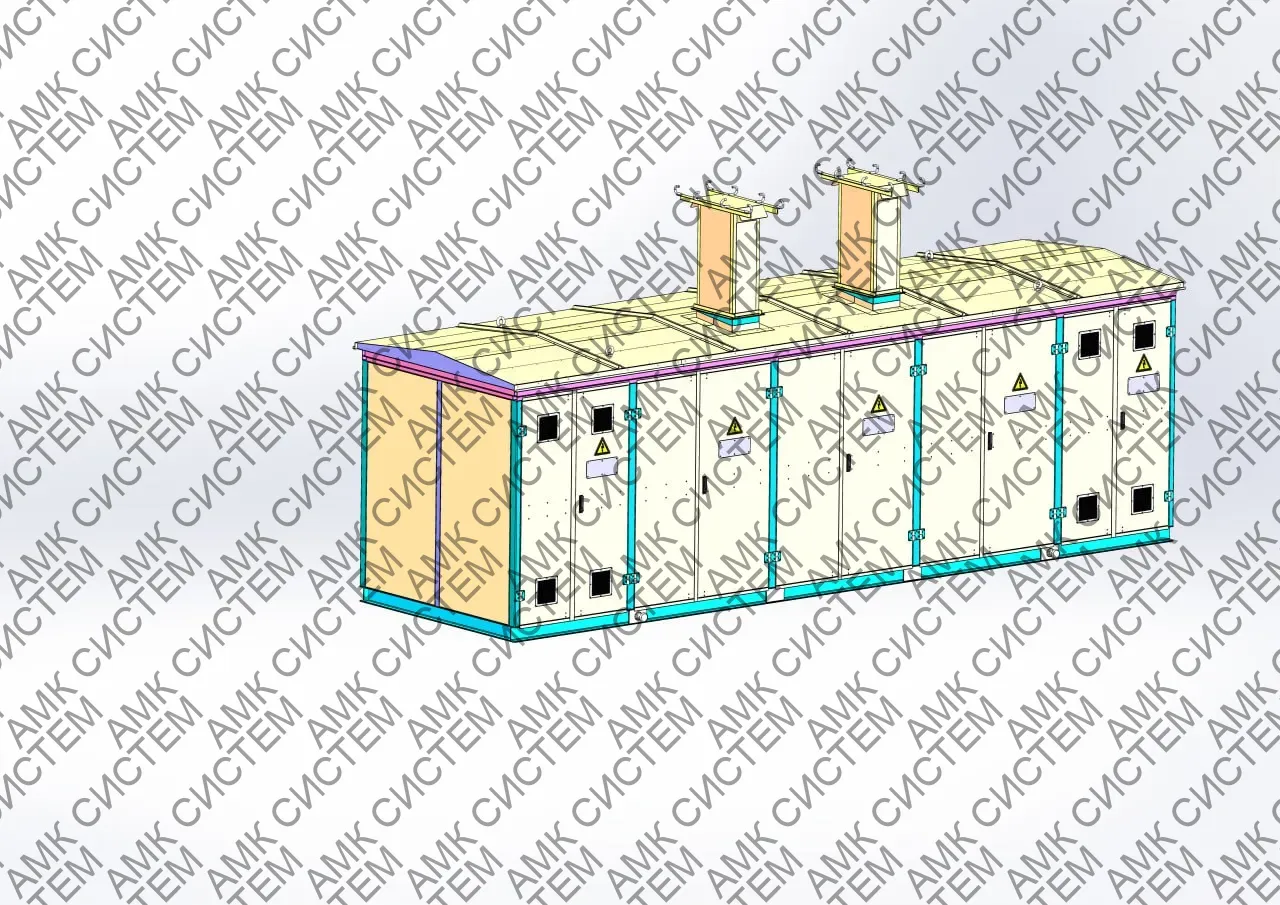

Комплектна трансформаторна підстанція 2КТПГ-2К-630/10/0,4 У1
Категорія: Трансформаторні підстанції
Комплектна трансформаторна підстанція 2КТПГ-2К-630/10/0,4 У1 виготовлена відповідно до ТУ У 27.1-38427995-001:2019 і призначена для приймання, перетворення та розподілу електроенергії напругою 10/0,4 кВ. Підстанція забезпечує стабільну роботу електромереж, має міцну конструкцію, зручна в обслуговуванні та відповідає сучасним технічним вимогам.
Комплектація трансформаторної підстанції
- Три окремі відділення:
- відділ високої напруги (РУ-10 кВ);
- відділ низької напруги (РУ-0,4 кВ);
- відділ силових трансформаторів.
- Металева конструкція без утеплення, виготовлена згідно з вимогами ДСТУ 3399-96.
- Знімний дах забезпечує можливість швидкої заміни силових трансформаторів (виконання може бути одно- або двоскатним).
- Високовольтне обладнання РУ-10 кВ виконано у камерах типу КСО-306.
- Низьковольтне обладнання РУ-0,4 кВ змонтоване у розподільчих шафах типу ЩО-99.
- Підстанція не має внутрішніх коридорів обслуговування — обслуговування виконується ззовні (з вулиці).
- Відділення оснащені освітленням панелей, контрольно-вимірювальними приладами та рукоятками керування апаратами.
- Захисне покриття:
- основа конструкції — лакофарбове покриття;
- двері обслуговування та облицювальні листи каркасу — порошкове покриття.
- Категорія розміщення — У1 згідно з ГОСТ 15150.
- Розрахунковий термін служби — не менше 30 років.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Позначення підстанції | 2КТПГ-2К-630/10/0,4 У1 |
| Номінальна потужність | 2 × 630 кВА |
| Номінальна напруга | 10/0,4 кВ |
| Тип виконання РУ-10 кВ | Камери КСО-306 |
| Тип виконання РУ-0,4 кВ | Щити ЩО-99 |
| Конструкція корпусу | Металева, без утеплення (ДСТУ 3399-96) |
| Тип даху | Знімний, одно- або двоскатний |
| Захисне покриття | Лакофарбове + порошкове |
| Категорія розміщення | У1 (ГОСТ 15150) |
| Термін служби | ≥ 30 років |
Переваги конструкції
- Зручність обслуговування — усі елементи доступні з вулиці, без внутрішніх коридорів.
- Міцна металева конструкція з довговічним захисним покриттям.
- Знімний дах спрощує обслуговування і заміну трансформаторів.
- Висока надійність завдяки використанню якісного обладнання типу КСО-306 і ЩО-99.
- Довгий термін експлуатації — не менше 30 років.
Підстанція виготовлена згідно з ТУ У 27.1-38427995-001:2019, відповідає вимогам ДСТУ 3399-96 та ГОСТ 15150.
