Комплектна трансформаторна підстанція 2х1250кВА
Категорія: Трансформаторні підстанції

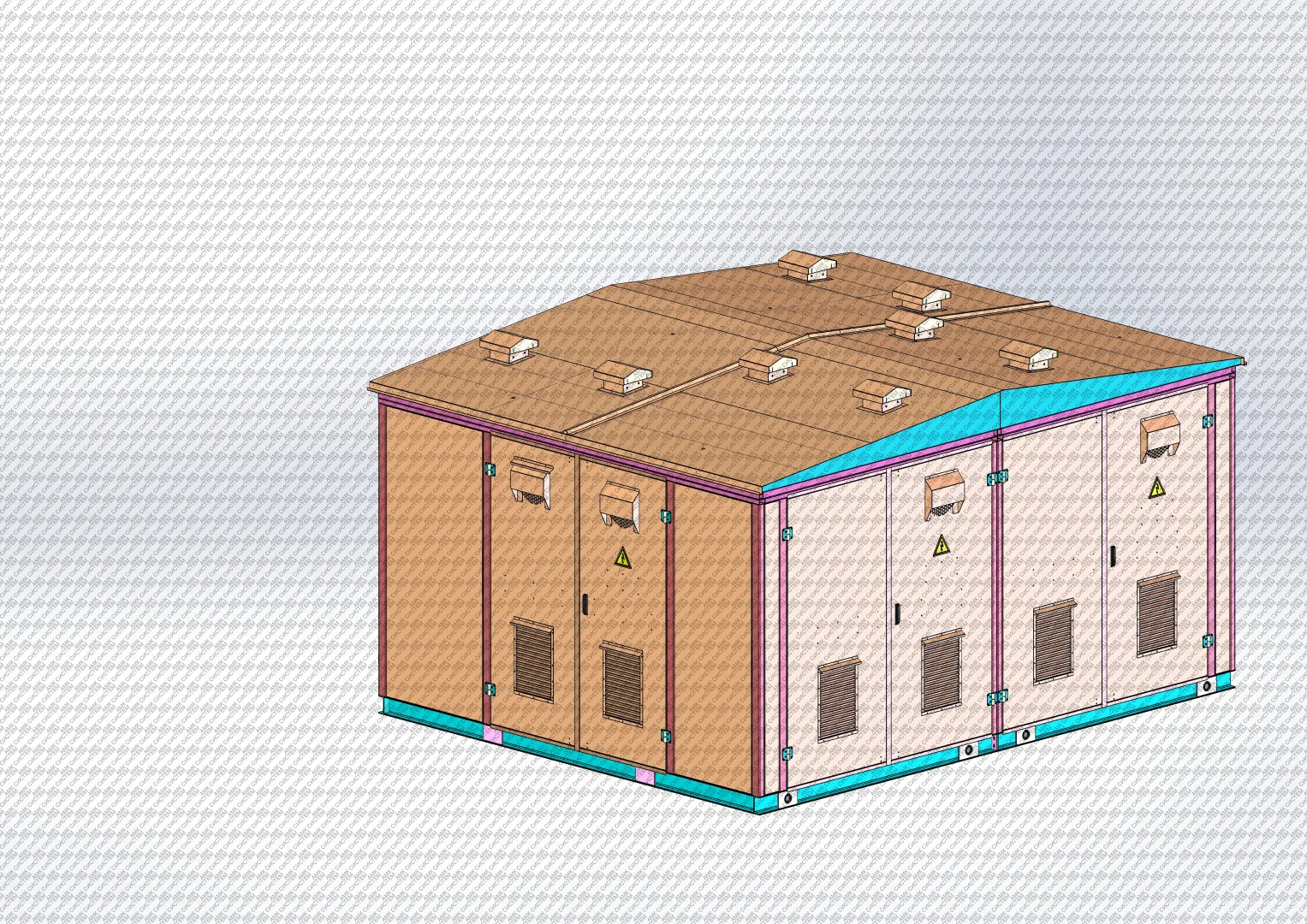

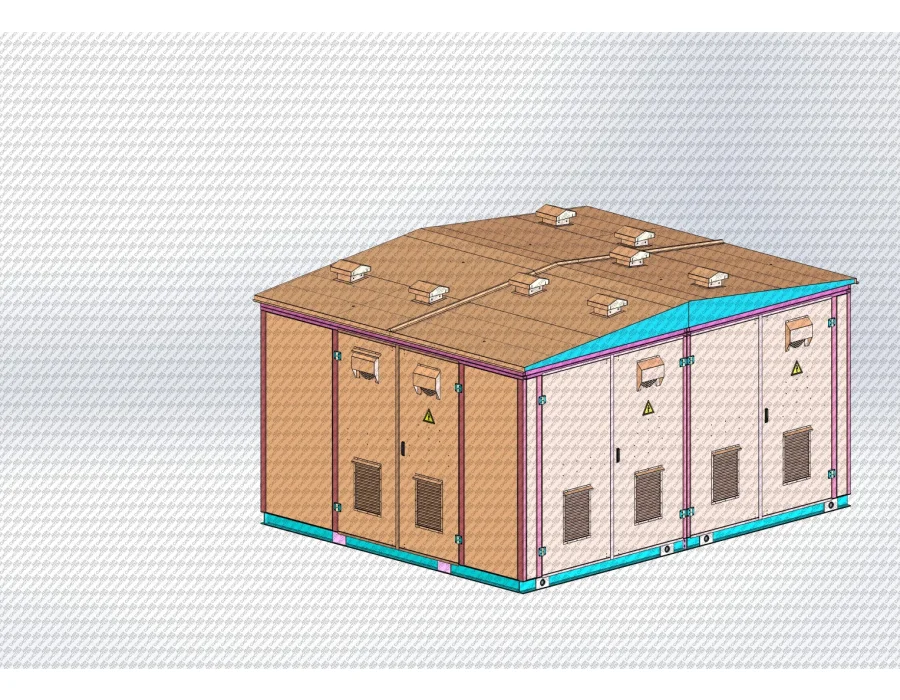

Комплектна трансформаторна підстанція 2×1250 кВА
Надійна і довговічна комплектна трансформаторна підстанція потужністю 2×1250 кВА, розроблена для експлуатації в умовах категорії розміщення У1. Конструкція забезпечує просте технічне обслуговування з вулиці, ефективну вентиляцію та відповідність чинним нормативам.
Ключові особливості

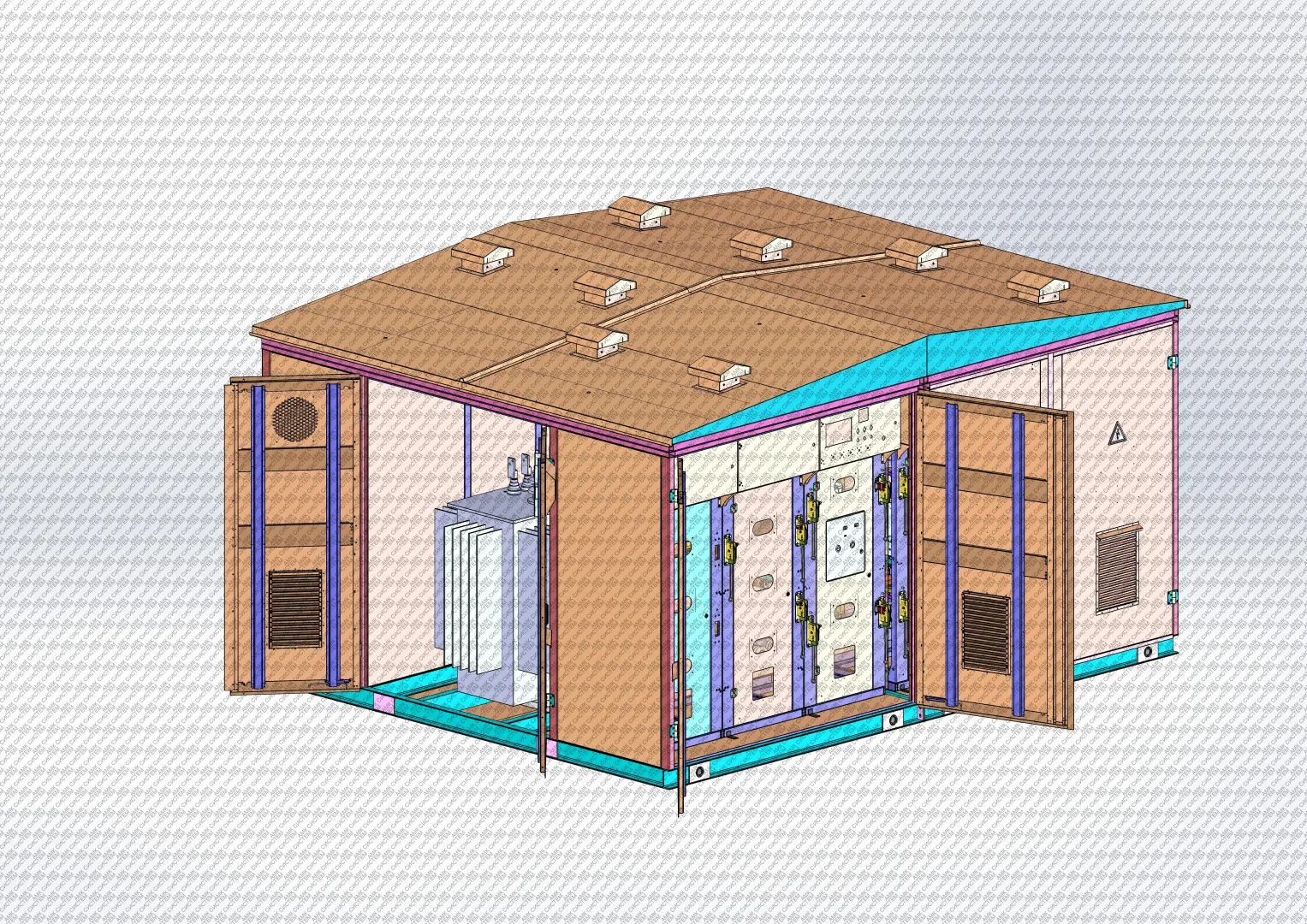

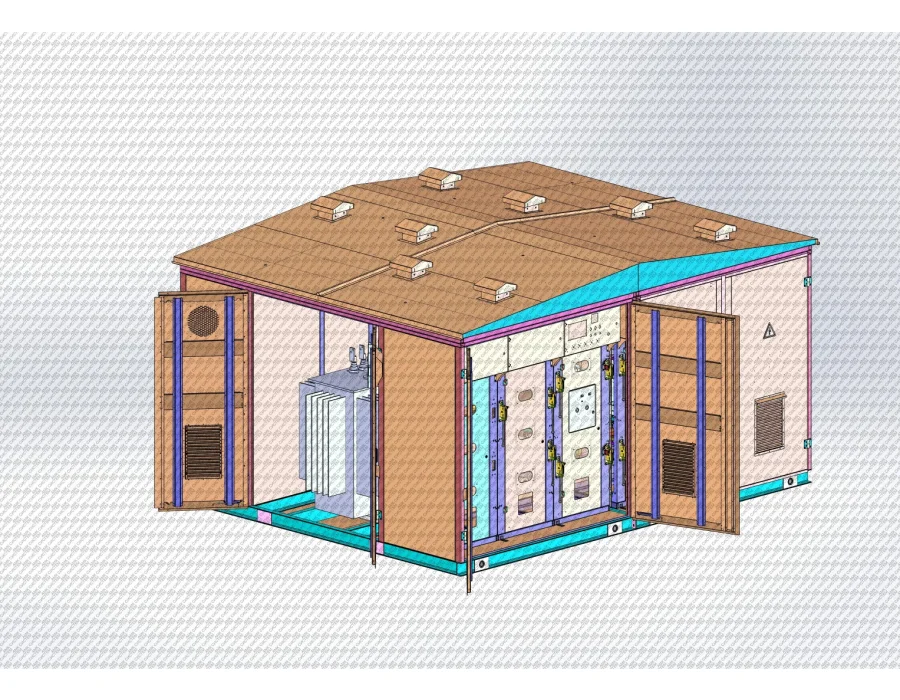

- Три функціональні відділення: відділ високої напруги (РУ-10 кВ), відділ низької напруги (РУ-0,55 кВ) та відділ силових трансформаторів.
- Обслуговування обладнання виконується зовні — підстанція без внутрішніх коридорів обслуговування, що спрощує доступ та зменшує габарити.
- Металева конструкція без утеплення, виконана відповідно до вимог ДСТУ 3399-96.
- Панельне освітлення у відділеннях для зручності роботи з контрольно-вимірювальними приладами та рукоятками керування.
- Система вентиляції: у кожному відділенні передбачено як природну, так і штучну припливно-витяжну вентиляцію.
- Захисні покриття: основа — лакофарбове покриття; криша, двері обслуговування та облицювальні листи — порошкове покриття для підвищеної корозійної стійкості.
- Підстанція розділяється на дві частини для зручності транспортування та монтажу.
- Встановлені силові трансформатори ТМГ-1250/10/0,55 У1, які відповідають вимогам Постанови КМУ №152 від 27.02.2019 щодо екодизайну.
- Розрахунковий термін служби — не менше 30 років.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Номінальна потужність | 2 × 1250 кВА |
| Висока напруга | РУ-10 кВ |
| Низька напруга | РУ-0,55 кВ |
| Тип трансформаторів | ТМГ-1250/10/0,55 У1 |
| Конструкція корпусу | Металева, без утеплення (ДСТУ 3399-96) |
| Вентиляція | Природна + штучна припливно-витяжна |
| Захисні покриття | Основа — лакофарбове; криша/двері/листи — порошкове |
| Категорія розміщення | У1 (за ГОСТ 15150) |
| Транспортна особливість | Розбірна конструкція (2 частини) |
| Термін служби | ≥ 30 років |
Переваги для замовника
- Висока надійність завдяки якісним трансформаторам та захисним покриттям.
- Економія місця через відсутність внутрішніх коридорів обслуговування і компактну модульну конструкцію.
- Простота монтажу та транспортування — підстанція розділяється на дві частини.
- Відповідність нормативам (ДСТУ 3399-96, ГОСТ 15150, Постанова КМУ №152/2019 по екодизайну).
- Довгий термін служби — мінімум 30 років експлуатації при дотриманні правил експлуатації.
Примітки щодо експлуатації
Перед введенням у експлуатацію необхідно виконати монтажні та пусконалагоджувальні роботи згідно з інструкціями виробника та вимогами діючих нормативних документів. Рекомендується регулярно проводити технічне обслуговування вентиляції та огляд лакофарбових покриттів для збереження корозійної стійкості.
Підстанція відповідає вимогам ДСТУ 3399-96 та ГОСТ 15150, а також вимогам Постанови КМУ №152 від 27.02.2019 щодо екодизайну силових трансформаторів.
