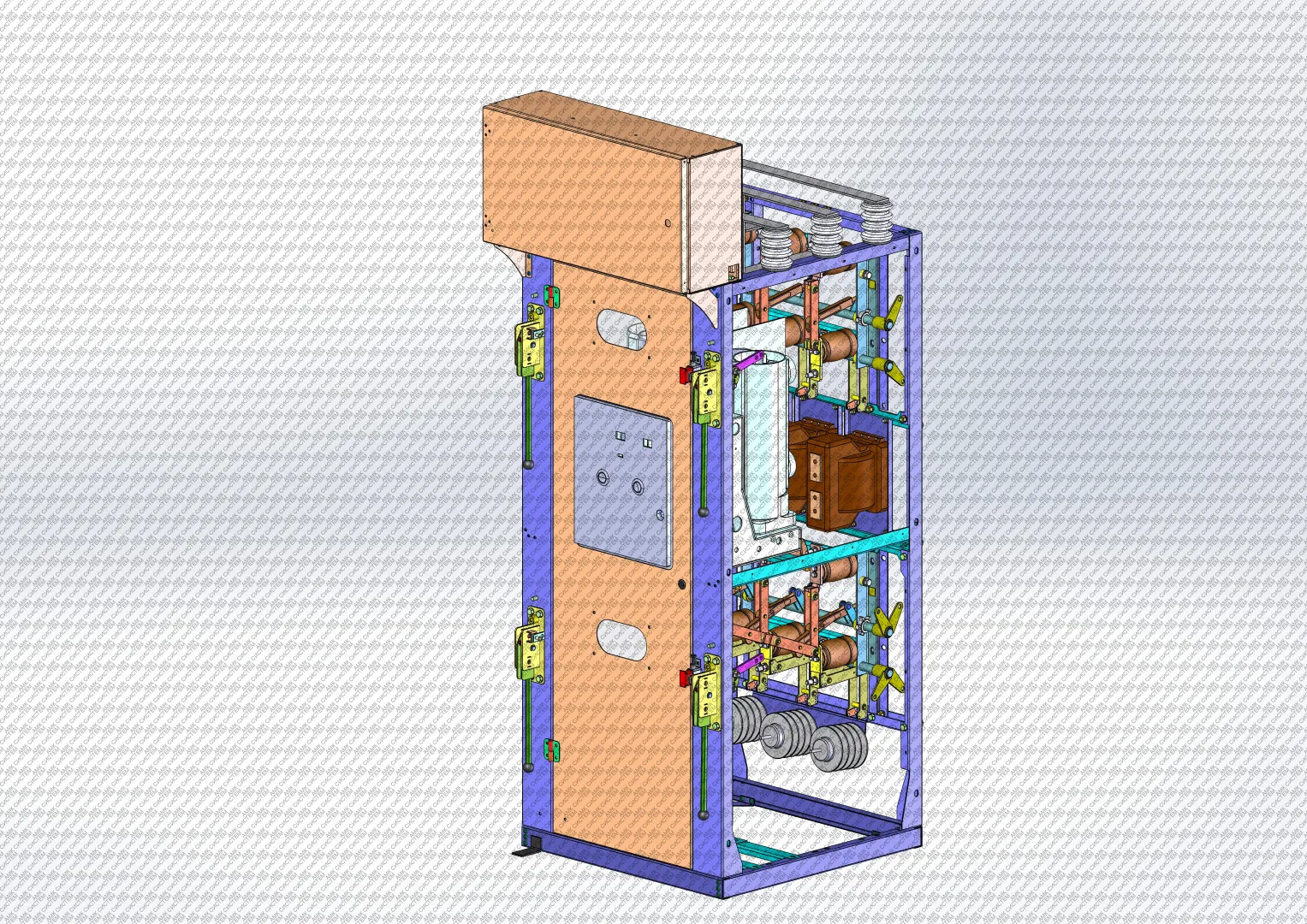

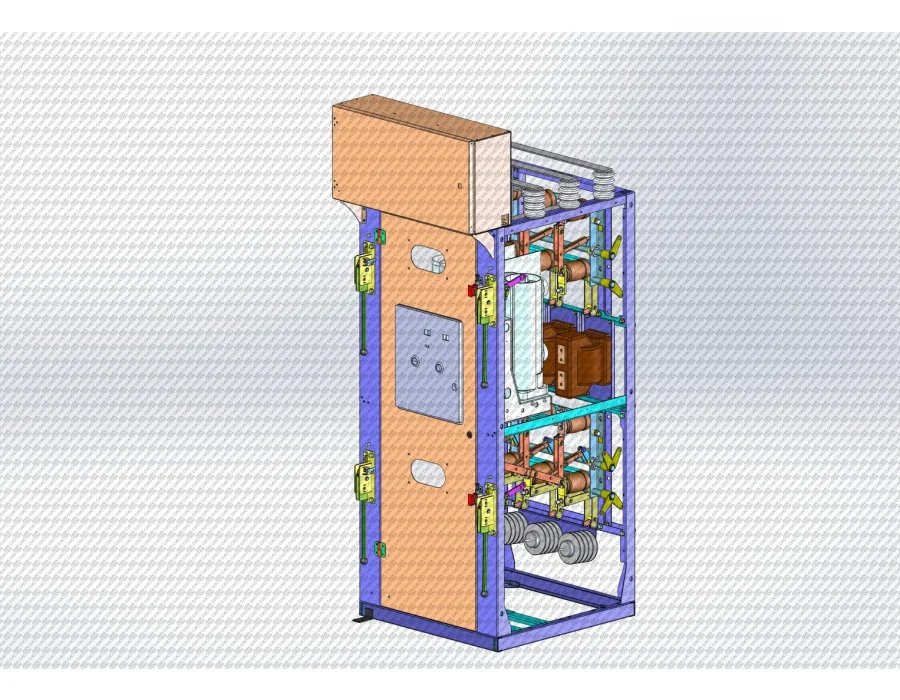

Комірка КСО-306-17В
Категорія: Трансформаторні підстанції
Комірка КСО-306-17В — це камера збірна одностороннього обслуговування, призначена для приймання, розподілу та захисту електричних кіл напругою до 10 кВ. Виріб комплектується сучасним вакуумним вимикачем і релейним захистом на базі мікропроцесорних пристроїв, що забезпечує надійну роботу та високий рівень безпеки.
Комплектація комірки
- Вакуумний вимикач BB/N10M-630A (25 кА, 210 мм, стаціонарне виконання, підключення кіл керування — клемна колодка, напруга керування — AC/DC 220 В).
- Роз’єднувачі РВ-030-10-630 У2.
- Трансформатори струму:
- TCS2-12 250/5 (0,5S/10P/10P);
- ТЗЛУ-125-1-30/1 У2.
- Обмежувачі перенапруги ОПНп-10/12/10/550/IV/УХЛ1.
- Релейний захист на базі мікропроцесорного пристрою РС83-АВ2.
- Корпус комірки має порошкове покриття для підвищеної стійкості до корозії.
- Категорія розміщення — У3 згідно з ГОСТ 15150.
- Розрахунковий термін служби — не менше 30 років.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Позначення | КСО-306-17В |
| Тип вимикача | BB/N10M-630A |
| Номінальний струм | 630 А |
| Номінальний струм відключення | 25 кА |
| Виконання вимикача | Стаціонарне, відстань між фазами 210 мм |
| Напруга керування | AC/DC 220 В |
| Роз’єднувачі | РВ-030-10-630 У2 |
| Трансформатори струму | TCS2-12 250/5 (0,5S/10P/10P); ТЗЛУ-125-1-30/1 У2 |
| Обмежувачі перенапруги | ОПНп-10/12/10/550/IV/УХЛ1 |
| Пристрій релейного захисту | РС83-АВ2 (мікропроцесорний) |
| Покриття корпусу | Порошкове |
| Категорія розміщення | У3 (ГОСТ 15150) |
| Термін служби | ≥ 30 років |
Переваги комірки
- Високий рівень безпеки завдяки сучасному мікропроцесорному захисту РС83-АВ2.
- Надійна комутаційна апаратура (BB/N10M, РВ-030, ОПНп) забезпечує стабільну роботу системи.
- Міцна конструкція з порошковим покриттям для тривалої експлуатації.
- Відповідність стандартам — виготовлена згідно з ГОСТ 15150 (категорія У3).
- Тривалий термін служби — не менше 30 років.
Комірка КСО-306-17В виготовлена згідно з вимогами ГОСТ 15150, відповідає нормам технічної безпеки та експлуатаційної надійності.
